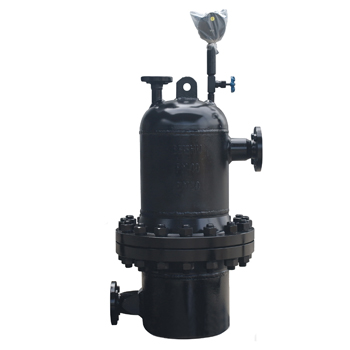

天然气专用疏水阀TSS43-50

产品分类：天然气专用疏水阀

立即询价

产品概述

产品介绍：

天然气疏水阀

TSS43H系列天然气疏水阀是一种全自动排液装置，该产品在不使用其它动力的条件下使天然气矿的气水分离器或天然气储罐中的沉积水（液）实现全自动排放，排放水（液）的过程中无天然气泄漏，避免了人工排工（液）带来的天然气损失（约为产量的1%），对确保供气质量、净化环境、实行清洁生产、消除安全隐患和改善劳动条件均具有显著的作用。

功能特点：

全天候全自动连续作业，有水就排，无水自动关闭，沉积水（液）排放率100%。

2、阻气严密，运行中无天然气泄漏，漏气率为零。

3、自动沉降污物，实行定期排污。

4、内件材料为全不锈钢，阀体内避经防腐处理，使用寿命长。

5、安装方便，无需调试，运行平稳，安全可靠。

：

技术特性

型号	公称通径	公称压力	工作压力	工作温度（℃）	排水量 ³	漏气率（%）	排水率（%）
	25 32 40 50 65 80 100 150	1.6	≤1.6	常温	2-50	0	100
		2.5	≤2.0
		4.0	≤3.0
		6.3	≤5.0
		10.0	≤8.0

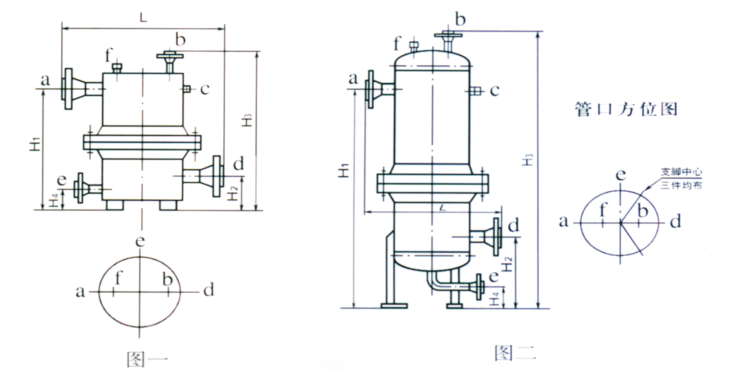

外形简图进水口 b、回气口 c、检查口 d、排水口 e、排污口 f、备用口M20×1.5螺塞

型号、规格、工作参数年、安装尺寸：

TSS43H天然疏水阀按可疏液体中成份的不同分为A系列和B系列两种。

A系列表示可疏液体是水，无其它液体成份（表一）。

B系列表示可疏液体为油或水和凝析油的混合液体（表二）。

如果天然气中含有H2S气体，应选用抗硫型天然气疏水阀，抗硫天然气疏水阀的型号是普通型天然气疏水阀型号前加“k”。表中（）内的型号即为相应型号的抗硫型疏水阀。

：

A系列series 表一 (Table 1)

型号	规格号	公称压力	工作参数		安装尺寸					进口出口Imported		综合说明
型号	规格号	公称压力	工作压力上限	排水量 ³					图示			综合说明
		1.6	0.8	2	500	200	680	540	图一	40 50 65 80 100	1.6	1、排污口尺寸：所有规格号均为 PN同进口 2、回气口连接尺寸：所有规格号均为DN15, PN同进口。 3、法兰标准：当PN≤ 2.5MPa时为：JB/T 81-94 当2.5＜ PN≤10MPa时为：JB/T 82.2-94A 型
				5	600	200	780	600
				10	730	200	910	600
				15	850	200	1030	630
			1.5	2	500	200	680	540
				5	600	200	780	600
				10	730	200	910	600
				15	730	200	910	630
		2.5	2.0	2	500	200	680	540			2.5
				5	600	200	780	600
				10	860	200	1040	600
				15	880	200	1060	630
		4.0	3.0	2	580	200	750	540			4.0
				5	600	200	770	600
				10	880	320	1180	630	图二
				15	1000	320	1320	630	图二
		6.3	4.5	2	710	200	900	540	图一		6.3
				5	730	200	920	600	图一
				10	1000	320	1320	630	图二
				15	1150	320	1470	630	图二
			5.5	2	710	200	900	540	图一
				5	730	200	920	620	图一
				10	1000	320	1320	630	图二
		10.0	6.0	2	710	200	900	540	图一		10.0
				5	730	200	920	620	图一
				10	1120	340	1140	680	图二
			8.0	2	880	340	1180	620
				5	1120	340	1420	620
				10	1120	340	1440	680

B系列series表二 (Table 2)

型号	规格号	公称压力	工作参数		安装尺寸					进口出口		综合说明
型号	规格号	公称压力	工作压力上限	排水量 ³				图示				综合说明
		1.6	0.8	2	700	200	880	540	图一	40 50 65 80 100	1.6	1、排污口连接尺寸：所有规格均为同进口，； 2、回气口连接尺寸：所有规格号均为同进口。 3、法兰标准：当≤ 时为：当2.5＜ ≤ 时为：型
				5	730	200	910	600
				10	850	200	1030	630
			1.5	2	700	200	880	540
				5	850	200	1030	600
				10	850	200	1030	600
		2.5	2.0	2	700	200	880	540			2.5
				5	730	200	910	600
				10	1030	320	1350	630	图二
		4.0	3.0	2	600	200	980	600	图一		4.0
				5	850	200	1030	600	图一
				10	1030	320	1350	630	图二
		6.3	4.5	2	730	200	910	600	图一		6.3
				5	1000	320	1320	630	图二
				10	1150	320	1450	630	图二
			5.5	2	730	200	910	600	图一
			5.5	5	1030	320	1350	630	图二
		10.0	6.0	2	850	200	1030	620	图一		10.0
			6.0	3	980	200	1160	620	图一
			8.0	2	1150	340	1470	620	图二
			8.0	3	1150	340	1470	620	图二

安装及维护：

1、该疏水阀应水平安装，在管线路较低位置，阀前应装截止阀，过滤器同时安装旁通阀。

2、本疏水阀安装完毕，开启进口截止阀，再开启出口截止阀，疏水阀开始正常运行排水连续作业。

3、安装方向：阀体上的箭头指向与管道内流体方向一致（箭头指向为流体出口端）。

4、排污清除：由于长期累积随凝结水进入疏水阀腔内，会有一定的渣污。

5、排污操作：关闭疏水阀前与后的截止阀，然后打开底部污球阀，再慢开进口截止阀，以凝结水冲洗本阀内腔渣物，直至冲洗内部干净为止。

6、为了防止渣物进入疏水阀，根据用户各自管道情况，定期进行清除污渣，可使疏水阀保持良好的正常工作。
