美标波纹管截止阀

产品分类：截止阀

立即询价

产品概述

产品介绍：

应用规范
1、设计制造：按ANSIB16.34;API600;API602
2、结构长度：按ANSIB16.10;JISB2002
3、连接端法兰尺寸：①150;300或600磅级按ANSIB16.5(RF);
②900磅级按ANSIB16.5(RJ);
4、阀门检验和试验：按API598
5、结构特征：①B.B;OS&Y或W.B;OS&Y;②缩径(R.P)或全径(F.P)
6、材料：按ANSI/ASTM的规定
7、主体材料：A105;F5;F11;F22;304;304L;316;316L;LF2等

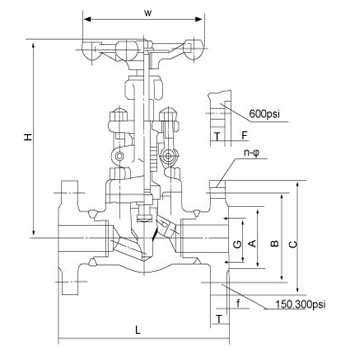

美标波纹管截止阀/ANSI BELLOWS GLOBE VALVE

外形尺寸和重量/Prime out-form dimensions and weight

规格DN		压力磅级		H(开)										重量
英制	公制	压力磅级		缩径	全径	缩径	全径							缩径	全径
1/2	15	150	108	158	163	100	100	35	60.5	89	11.5	1.6	4-16	4.5	6.9
		300	152						66.5	95	14.5	1.6	4-16	4.8	7.7
		600	165						66.5	95	14.5	6.4	4-16	5.6	7.8
3/4	20	150	117	163	193	100	125	43	70	98	13	1.6	4-19	6.9	9.8
		300	178						82.5	118	16	1.6	4-19	7.7	11.3
		600	190						82.5	118	16	6.4	4-19	7.8	12.5
1	25	150	127	193	250	125	160	51	79.5	108	14.5	1.6	4-16	9.8	13.5
		300	203						89	124	17.5	1.6	4-19	11	16.8
		600	216						89	124	17.5	6.4	4-19	12.5	17.5
1¼	32	150	140	250	250	160	160	63	89	118	16	1.6	4-16	13.5	19.5
		300	216						98.5	133	19.5	1.6	4-19	16.8	21.2
		600	229						98.5	133	21	6.4	4-19	17	23.5
1½	40	150	165	250	291	160	180	73	98.5	127	22.5	1.6	4-16	19.5	28.5
		300	229						114.5	156	19.5	1.6	4-22.5	21.2	32.6
		600	241						114.5	156	22.5	6.4	4-22.5	23.5	38.5
2	50	150	203	291	312	180	200	92	120.5	152	19.5	1.6	4-19	28	30.3
		300	267						127	165	22.5	1.6	8-19	32.6	35
		600	292						127	165	25.5	6.4	8-19	38.8	42.2

压力磅级	规格DN			(开)									重量
压力磅级	英制	公制		(开)
900	1/2		216	207	100	39.67	60.5	82.5	120	22.5	6.4	4-22	7.4	8.0
	3/4	20	229	207	100	44.45	66.5	89	130	25.5	6.4	4-22	12.5	13.2
	1	25	254	240	125	50.8	71.5	101.5	150	29.5	6.4	4-26	16.0	17.4
	1¼	32	279	258	160	60.32	81.0	111.1	159	29.5	6.4	4-26	17.2	19.0
	1½	40	305	290	160	68.28	92.0	124	180	32.0	6.4	4-30	23.0	24.5
		50	368	337	180	95.25	124.0	165.1	216	38.5	7.9	8-26	29.8	31.0

应用规范
1、设计制造：按ANSIB16.34;API602
2、连接端尺寸：①承插孔尺寸按ANSIB16.11;JISB2306;
②螺纹端尺寸按ANSIB1.20.1;BS21;ISO7/1;JISB0203
3、阀门检验和试验：按API598
4、结构特征：①B.B;I.S或W.B.I.S
5、材料：按ANSI/ASTM的规定
6、主体材料：A105;F5;F11;F22;304;304L;316;316L;LF2等

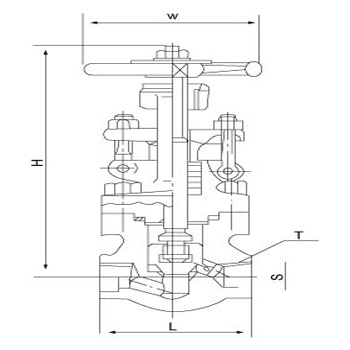

美标波纹管截止阀/

压力磅级	规格DN														（开）	重量
	英制（in）		公制
	英制（in）		公制							牙形60°		PT或RC 牙形55°
	缩径	公制	缩径	公制	缩径	公制	缩径	公制		缩径	公制	缩径	公制			缩径	公制
	1/4		8		14.2		14.3		79	1/4		1/4		100	157	1.9	2.2
	3/8	1/4	10	8	17.6	14.2	17.9	14.3	79	3/8	1/4	3/8	1/4	100	157	1.9	2.2
	1/2	3/8	15	10	21.8	17.6	22.2	17.9	79	1/2	3/8	1/2	3/8	100	157	1.9	2.0
	3/4	1/2	20	15	27.1	21.8	27.2	22.2	92	3/4	1/2	3/4	1/2	100	162	2.1	1.9
	1	3/4	25	20	33.8	27.1	34.5	27.2	111	1	3/4	1	3/4	125	195	3.3	2.4
	1¼	1	32	25	42.6	33.8	43.2	34.5	120	1¼	1	1¼	1	160	267	7.5	3.5
	1½	1¼	40	32	48.7	42.6	49.1	43.2	152	1½	1¼	1½	1¼	160	267	7.5	8.0
	2	1½	50	40	61.1	48.7	61.1	49.1	172	2	1½	2	1½	180	301	11.4	8.6
		2		50		61.1		61.1	200		2		2	240	312		14.4
	1/4		8		14.2		14.3		111	1/4		1/4		100	207	2.4
	3/8	1/4	10	8	17.6	14.2	17.9	14.3	111	3/8	1/4	3/8	1/4	100	207	2.2	2.4
	1/2	3/8	15	10	21.8	17.6	22.2	17.9	111	1/2	3/8	1/2	3/8	100	207	2.0	2.2
	3/4	1/2	20	15	27.1	21.8	27.2	22.2	111	3/4	1/2	3/4	1/2	100	207	1.8	2.0
	1	3/4	25	20	33.8	27.1	34.5	27.2	130	1	3/4	1	3/4	125	240	3.6	3.8
	1¼	1	32	25	42.6	33.8	43.2	34.5	152	1¼	1	1¼	1	160	258	3.9	4.2
	1½	1¼	40	32	48.7	42.6	49.1	43.2	172	1½	1¼	1½	1¼	160	290	7.5	8.0
	2	1½	50	40	61.1	48.7	61.1	49.1	220	2	1½	2	1½	180	337	12.5	13.2
		2		50		61.1		61.1	235		2		2	200	354		16.8
