波纹管式疏水阀-ZF80S
产品概述
产品介绍：
优点：
1、排水温度可以调节在70~100度之间，使用方便。
2、能够阻止高温凝结水的排放，保持蒸汽管线的热能。
3、连续排水，没有噪音。
4、蒸汽压力的小波动没有影响使用。
5、结构简单，体积小，安装方便、随意。
6、通过增加波纹管直径提高凝结水的排量。
7、具有良好的排空气性能，不怕冻。
8、零泄露，背压率达到75%。
安装、使用注意事项：
安装前管路应用蒸汽吹除污物。箭头所示方向与流向一致。
疏水阀前热力管应有1～2米不必保温。应安装在低于用汽设备凝结水排出点的地方。
该阀出厂前疏水温度已调节在95℃左右，如果需要改变疏水温度或排水量时，可打开防护帽，松开锁紧螺母，旋转调节螺钉，顺时针旋转阀芯前进，疏水量减少，疏水温度降低；逆时针旋转，阀芯后退，疏水量增大，疏水温度上升。调整后，就将锁紧螺母拧紧。
要定期保养，清除过滤网前的污物，保证疏水阀正常工作。
波纹管式疏水阀/BELLOWS SEAL TRAP
技术参数/Technique parameter
|
壳体压力等级 |
最大工作压差 |
最高允许温度 |
允许背压率 |
|
|
350℃ |
75% |
|||
|
抗冻性 |
排空气装置 |
使用介质 |
节能效果 |
负荷泄漏率 |
|
优秀 |
自动 |
蒸汽、凝结水 |
优秀 |
0% |
主要零件材料/The materials of primary accessories
|
零部件名称 |
材质 |
|
阀体、阀盖 |
碳钢、不锈钢 |
|
液囊 |
不锈钢和易挥发液体 |
|
阀座 |
高铬不锈钢、四氟 |
|
过滤网 |
不锈钢 |

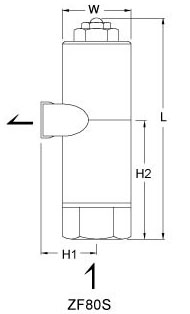

外形尺寸和重量/Prime out-form dimensions and weigh
|
产品型号 |
口径(DN) |
L法兰 |
L螺纹/ 焊接 |
重量(kg) |
使用压力 范围(MPa) |
公称压力 |
|||
|
15~25 32-50 |
- |
136 175 |
37 55 |
67 100 |
40 74 |
1.2 2.3 |
0.1-1.6 |
2.5 |
注解
1、选型时请提供工作压力、工作压差、凝结水发生量、工作温度、连接方式及标准。2、凝结水负荷的安全系数一般为2～3倍。
3、正确安装、定期保养清除阀内污物，保证疏水阀正常工作和延长使用寿命。
主要技术参数
| 阀体、阀盖 | 碳钢、不锈钢 |
|---|---|
| 液囊 | 不锈钢和易挥发液体 |
| 阀座 | 高铬不锈钢、四氟 |
| 过滤网 | 不锈钢 |
