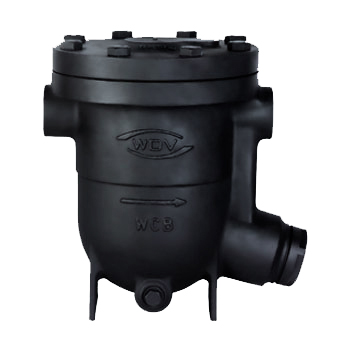

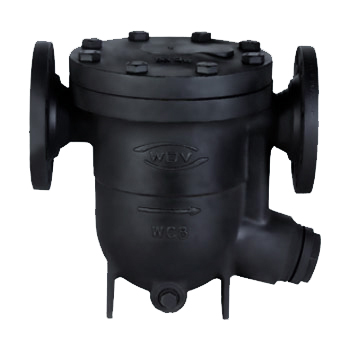

自由浮球式疏水阀-11N
产品概述
产品介绍：
自动排空装置分为两种 :（低压PN25以内）液囊热敏元件组成和（过热蒸汽系统）双金属片组成。
优点：
1、转动的是高精度研磨的不锈钢浮球，抗腐蚀。
2、结构简单，维修方便。
3、不受压力波动的影响，连续排水，噪声小。
4、装有自动排空装置，能够迅速排除空气，防止气堵和汽锁。
5、体积小，排量大。
6、有水就排，能够加快系统启动速度。
主要零件材料/The materials of primary accessories
|
零部件名称 |
材质 |
|
阀体、阀盖、 |
铸铁、铸钢、不锈钢、、 |
|
自由浮球 |
304/316不锈钢 |
|
阀座 |
高铬不锈钢 |
|
自动排空气装置 |
不锈钢、热敏元件、 |
|
过滤网、罩、 |
不锈钢 |
不锈钢球直径/Diameter of stainless bal
|
材质 |
3 |
|||||
|
铸铁 |
50 |
68 |
110 |
150 |
180 |
200 |
|
铸钢 |
50 |
70 |
120 |
150 |
190 |
220 |
工作原理说明：
在设备刚启动时，低温冷凝水和空气同时进入阀腔，这时开启自动排空装置将空气排除，使低温凝结水顺利进入阀腔，阀腔内的凝结水的液位随即上升，使浮球升高，开启阀孔，将凝结水迅速排出 ; 前面的蒸汽很快进入加热设备，使设备迅速加热升温，当蒸汽或较高温度的凝结水进入阀腔时，自动排空装置开始膨胀，关闭自动排空气装置，疏水阀开始正常工作。这时阀腔内的浮球随凝结水液位的高低而升降，能连续的排放凝结水。由于自由浮球式疏水阀的阀座孔总处于凝结水液位以下，形成水封，水汽自然分离，工作时达到无蒸汽泄漏。该阀的最小工作压力为0.01Mpa，从0.01Mpa至最高工作压力范围内不受温度和工作压力波动的影响，能连续工作，其最小过冷度约为0℃，由于该阀能自动、连续地排除凝结水，加热设备内不会有水积聚，能使加热设备达到理想换热效率。是生产工艺加热设备的理想疏水阀之一。
自由浮球式疏水阀 FREE-BALL FLOAT TRAP
技术参数/Technique parameter
壳体压力等级
负荷泄漏率
使用介质
壳体材质
允许背压率
最大工作压差
1.6、
2.5、
4.0、
≈0%
蒸汽、凝结水
、
碳钢/
304
/316
≥80%
节能效果
最小过冷度
排水方式
最高允许温度
排空气装置
压力变化范围
优秀
0℃
连续方式
420℃
自动
适应

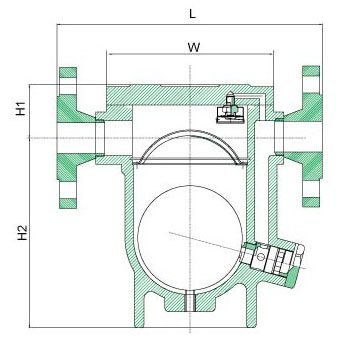

外型尺寸和重量
|
产品型号 |
口径 |
法兰 |
螺纹/ 焊接 |
重量 |
使用压力 范围 |
公称 压力 |
|||
|
50~65 80~100 |
430 460 |
- |
120 |
300 |
306 |
63 65 |
0.1-1.2 |
1.6 |
|
|
50~65 80~100 |
430 460 |
- |
115 |
306 |
310 |
85 90 |
0.1-3.2 |
2.5-4.0 |
|
|
50~65 80~125 |
430 460 |
- |
115 |
306 |
310 |
93 95 |
0.1-5.0 |
6.4 |

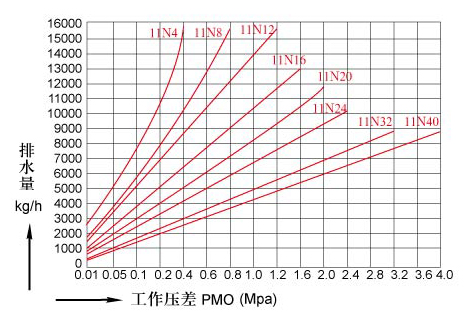

排水量/Capacit
注解：
1、选型时请提供工作压力、工作压差、凝结水发生量、工作温度、连接方式及标准。
2、凝结水负荷的安全系数一般为2～3倍。
3、正确安装、定期保养清除阀内污物，保证疏水阀正常工作和延长使用寿命。
4、装有自动排气阀的疏水阀，其凝结水量能够额外增加300Kg/h。
主要技术参数
| 阀体、阀盖 | 铸铁、铸钢、不锈钢 |
|---|---|
| 自由浮球 | 304/316不锈钢 |
| 阀座 | 高铬不锈钢 |
| 自动排空气装置 | 不锈钢、热敏元件 |
| 过滤网、罩 | 不锈钢 |
