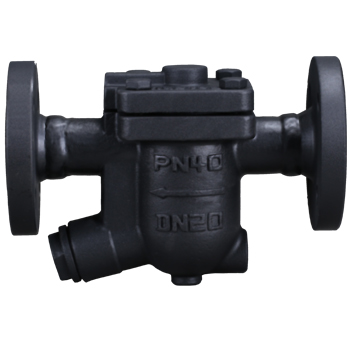

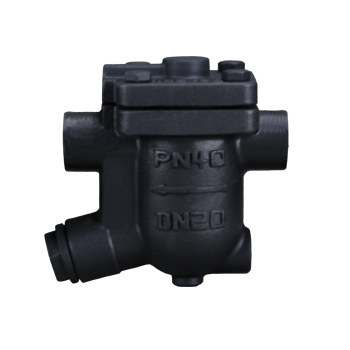

自由浮球式疏水阀-3N

产品概述

产品介绍：

利用高精度研磨不锈钢空心浮球在阀腔内随着凝结水的液位变化开启或关闭阀门。该疏水阀的结构比较简单，主要由浮球和自动排空装置组成。阀腔内的动作元件——不锈钢空心浮球，采用高精度研磨工艺制造，整个球面均可做密封面，工作时无集中磨损，使用寿命长 ; 阀腔内无易损件，可靠性高。浮球能根据水位变化而自由调节阀孔的开度，能够连续排放凝结水，过冷度≈0℃，工作效率高。

自动排空装置分为两种 :（低压PN25以内）液囊热敏元件组成和（过热蒸汽系统）双金属片组成。

优点：

1、转动的是高精度研磨的不锈钢浮球，抗腐蚀。

2、结构简单，维修方便。

3、不受压力波动的影响，连续排水，噪声小。

4、装有自动排空装置，能够迅速排除空气，防止气堵和汽锁。

5、体积小，排量大。

6、有水就排，能够加快系统启动速度。

主要零件材料

零部件名称	材质
阀体、阀盖	铸铁、铸钢、不锈钢
自由浮球	304 / 316 不锈钢
阀座	高铬不锈钢
自动排空气装置	不锈钢、热敏元件
过滤网、罩	不锈钢

不锈钢球直径

球直径 (mm)	3、50、68、110、150、180、200
铸铁系列对应值	50、70、120、150、190、220
铸钢系列对应值	待核对（原数据缺失）

注：不锈钢球直径与材质的对应关系在原始资料中错位，正式发布前请核对工厂样本。

工作原理说明：

在设备刚启动时，低温冷凝水和空气同时进入阀腔，这时开启自动排空装置将空气排除，使低温凝结水顺利进入阀腔，阀腔内的凝结水的液位随即上升，使浮球升高，开启阀孔，将凝结水迅速排出 ; 前面的蒸汽很快进入加热设备，使设备迅速加热升温，当蒸汽或较高温度的凝结水进入阀腔时，自动排空装置开始膨胀，关闭自动排空气装置，疏水阀开始正常工作。这时阀腔内的浮球随凝结水液位的高低而升降，能连续的排放凝结水。由于自由浮球式疏水阀的阀座孔总处于凝结水液位以下，形成水封，水汽自然分离，工作时达到无蒸汽泄漏。该阀的最小工作压力为0.01Mpa，从0.01Mpa至最高工作压力范围内不受温度和工作压力波动的影响，能连续工作，其最小过冷度约为0℃，由于该阀能自动、连续地排除凝结水，加热设备内不会有水积聚，能使加热设备达到理想换热效率。是生产工艺加热设备的理想疏水阀之一。

自由浮球式疏水阀

技术参数

壳体压力等级	1.6、2.5、4.0 MPa
负荷泄漏率	≈0%
使用介质	蒸汽、凝结水
壳体材质	碳钢 / 304 / 316
允许背压率	≥80%
最大工作压差	待确认（原数据缺失）

节能效果	优秀
最小过冷度	0℃
排水方式	连续方式
最高允许温度	420℃
排空气装置	自动
压力变化范围	适应

外型尺寸和重量

项目	参数（型号一 / 型号二）
产品型号	15~20 / 25
口径	195 / 215 mm（待核对）
法兰	55 / 90 mm（待核对）
螺纹/焊接	95 / - mm（待核对）
重量	3.61 / 5.5 kg
使用压力范围	0.1-2.5 / 2.5-4.0 MPa
公称压力	待核对

注：外形尺寸数值在原始资料复制粘贴时发生错位，上表为按现有数据推测的两型号对照，正式发布前请以工厂样本为准复核。

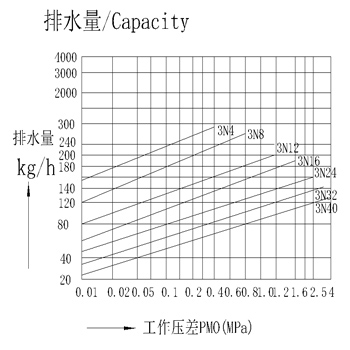

排水量

注解：

1、选型时请提供工作压力、工作压差、凝结水发生量、工作温度、连接方式及标准。

2、凝结水负荷的安全系数一般为2～3倍。

3、正确安装、定期保养清除阀内污物，保证疏水阀正常工作和延长使用寿命。

4、装有自动排气阀的疏水阀，其凝结水量能够额外增加300Kg/h。

主要技术参数

阀体、阀盖	铸铁、铸钢、不锈钢
自由浮球	304/316不锈钢
阀座	高铬不锈钢
自动排空气装置	不锈钢、热敏元件
过滤网、罩	不锈钢
