倒吊桶式疏水阀-81U
产品概述
产品介绍：

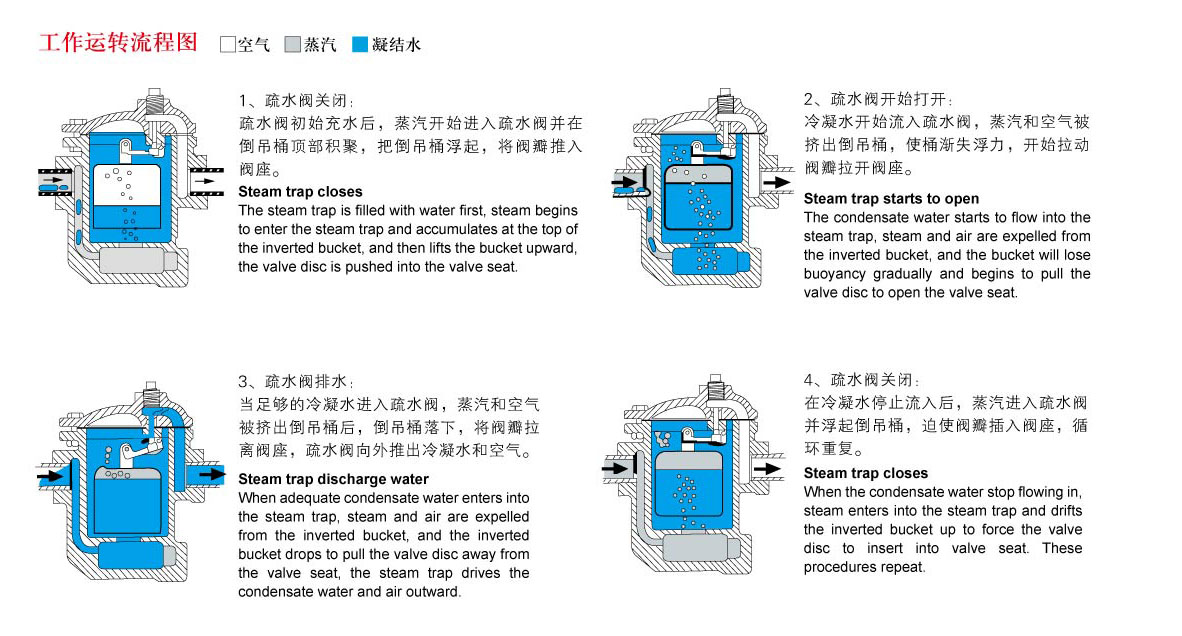

环工作，间断排水
倒吊桶式蒸汽疏水阀是机械型蒸汽疏水阀中坚固的疏水阀之一，它的优点是：不怕水击，能连续排不冷凝气体，抗污性能好；最高背压≥90%，所有内件都是不锈钢制造，耐磨损、抗腐蚀；球形阀心和阀座是线接触，密封性能好，使用寿命长；间断排水和连续排水，能排接近饱和温度冷凝水，使加热设备达到理想工作效率。倒吊桶式蒸汽疏水阀的阀座处于水密封的保护下，工作时无活蒸汽泄漏，节能效果好。
它适用于石油、化工、印刷、造纸、制药等工业蒸汽加热设备和蒸汽管网的阻汽排水。
优点：
1、内腔所有运动部件均为不锈钢，耐磨损，耐腐蚀。2、由于蒸汽不能到达被水封的阀座孔，所以无蒸汽损失，高效节能。
3、浮桶倒置，不会被破坏压扁，不怕水击，寿命长。
4、倒置桶顶部设有排气孔。连续排空气性能好，不会形成冷滞后和气堵。
5、不受背压的影响，在高的背压下能很好地工作。
6、工作可靠，只有两个运动部件 ( 自由杠杆结构和倒置桶 ) ，故不会产生卡阻。
7、阀座与阀瓣在阀的顶部，阀瓣在开关中可以使污物通过，有良好的自我清洗性能 ，无污物困扰。
主要特点
1、对凝结水的发生量适应性强，既可间歇排放，又可连续排放。
2、汽水分离可靠，阀内始终处于水封状态，有效阻止蒸汽泄露。
3、敞口型的浮子抗水击，设有排水孔，防止气锁或气堵现象。
4、用于蒸汽主管、分气缸、热交换器、硫化机、干燥机、空调机、医院用汽设备等。
倒吊桶式疏水阀/INVERTED BUCKET TRAP
技术参数/Technique parameter
|
壳体压力等级 |
负荷泄漏率 |
使用介质 |
排出高温气体 |
允许背压率 |
节能效果 |
|
1.6、 2.5、 |
≈0% |
蒸汽、凝结水 |
适应 |
≥90% |
优秀/ 良好 |
|
处理污物 |
最大工作压差 |
排水方式 |
最高允许温度 |
排空气装置 |
抗水击 |
|
适应 |
连续方式 |
420℃ |
自动 |
适应 |
|
零部件名称 |
材质 |
|
阀体、阀盖 |
铸钢、不锈钢 、合金钢 |
|
吊桶、杠杆 |
304/316不锈钢 |
|
阀座、阀瓣 |
STL合金、高铬不锈钢 |
|
自动排空气装置 |
不锈钢、热敏元件 |
|
过滤网 |
不锈钢 |

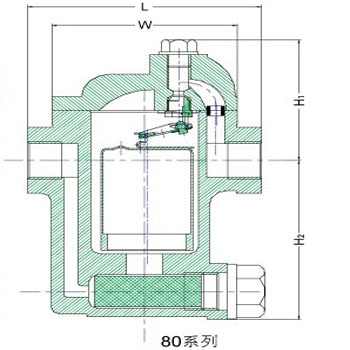

外形尺寸和重量/Prime out-form dimensions and weigh
产品型号
口径(DN)
L法兰
L螺纹/焊接
重量
使用压力范围(MPa)
公称压力
15-20
25
190
200
135
135
70
112
103
4.7
7.5
0.1-2.5·3.2
2.5-4.0

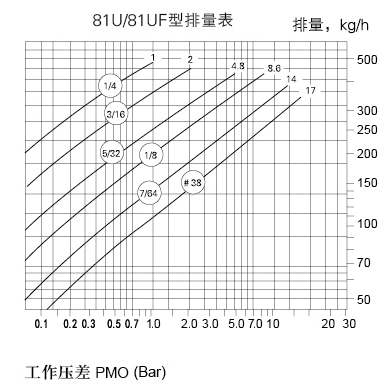

排水量/Capacity
注解：
1、选型时请提供工作压力、工作压差、凝结水发生量、工作温度、连接方式及标准。
2、凝结水负荷的安全系数一般为2~3倍
3、正确安装、定期保养清除阀内污物，保证疏水阀正常工作和延长使用寿命。
4、型号尾数数值相同，其排水量也相同。
主要技术参数
| 阀体、阀盖 | 铸钢、不锈钢 、合金钢 |
|---|---|
| 吊桶、杠杆 | 304/316不锈钢 |
| 阀座、阀瓣 | STL合金、高铬不锈钢 |
| 自动排空气装置 | 不锈钢、热敏元件 |
| 过滤网 | 不锈钢 |
