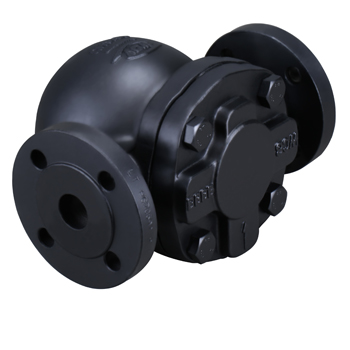

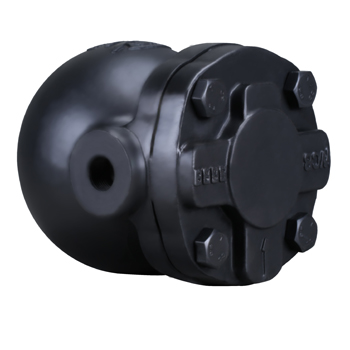

杠杆浮球式疏水阀-FQ2
产品概述
产品介绍：
单阀座：需要克服介质压力对阀座的作用，阀座的孔径不能很大，适用于小型设备、伴热管线，蒸汽主管等排水小的场合。阀座孔设计在凝结水水位以下，自然形成水封，水、汽自然分离，达到无蒸汽泄漏，即便没有凝结水采用球型密封的杠杆使得阀瓣紧贴阀座，达到无新鲜蒸汽的泄露。不受凝结水量波动和温度的影响。
双平衡阀座：该阀利用双阀孔设计，介质的压力对两个阀座作用相等，方向相反，介质压力对阀座作用相抵消，阀蕊在开阀时压力相对减少，从而获得超大排量。工作时浮球随阀腔内液体位的变化而上下浮动，带动杠杆打开或关闭阀座。由于阀座孔在凝结水水位以下，形成水封，水、汽自然分离，达到无蒸汽泄漏。不受压力、温度、冷凝水流量波动的影响。
优点：
1、采用新型阀机构（新 SCCV 关闭方式和Z型结构），具有优良的密封性和耐久性。2、双平衡阀座设计，比一般的疏水阀体积小而排量大，在特大排量场合更能发挥优越性。
3、单阀座设计可以水平或垂直安装，可以满足高背压，低排量蒸汽管线。
4、内装空气自动排放阀，可防止空气气堵和蒸汽汽锁。
5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。
热静力浮球式疏水阀/

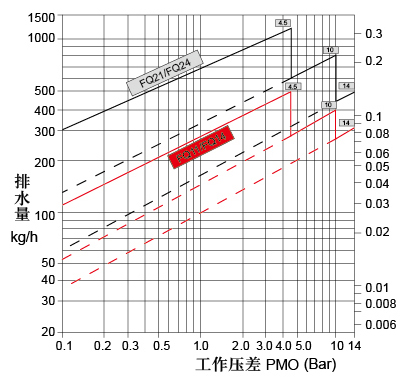

技术参数/Technique parameter
|
壳体压力等级 |
负荷泄漏率 |
使用介质 |
允许背压率 |
节能效果 |
最大工作压差 |
|
1.6、2.5、4.0、 |
≈0% |
蒸汽、凝结水 |
≥90% |
优秀/良好 |
|
|
最小过冷度 |
排水方式 |
最高允许温度 |
排空气装置 |
压力变化范围 |
|
|
0℃ |
连续方式 |
420℃ |
自动 |
适应 |
|
主要零件材料/The materials of primary accessories
零部件名称
材质Material
阀体、阀盖
铸钢、不锈钢
浮球、杠杆
304不锈钢
双平衡阀座
STL合金和不锈钢组合
自动排空气装置
不锈钢、热敏元件
过滤网
不锈钢

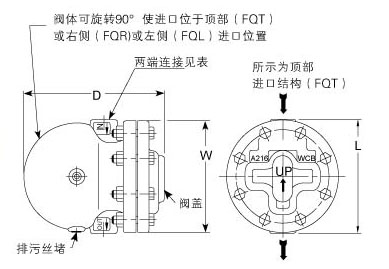

外形尺寸和重量
|
产品型号 |
口径(DN) |
L法兰 |
L螺纹/焊接 |
重量(kg) |
使用压力范围(MPa) |
公称压力 |
|||
|
15-25 |
- |
170 |
74 |
74 |
148 |
7 |
0.1-2.5 |
2.5 |
|
|
15-50 |
230 |
- |
74 |
74 |
148 |
9-13 |
0.1-2.5 |
2.5 |
|
|
15-25 |
- |
200 |
85 |
85 |
170 |
0.1-3.2 |
4.0 |
||
|
15-25 |
300 |
- |
85 |
85 |
170 |
0.1-3.2 |
4.0 |
注解：
1、选型时请提供工作压力、工作压差、凝结水发生量、工作温度、连接方式及标准。
2、双平衡阀座凝结水负荷的安全系数一般为1.5~2倍，单阀座凝结水负荷的安全系数为3。
3、正确安装、定期保养清除阀内污物，保证疏水阀正常工作和延长使用寿命。
主要技术参数
| 阀体、阀盖 | 铸钢、不锈钢 |
|---|---|
| 浮球、杠杆 | 304不锈钢 |
| 双平衡阀座 | STL合金和不锈钢组合 |
| 自动排空气装置 | 不锈钢、热敏元件 |
| 过滤网 | 不锈钢 |
